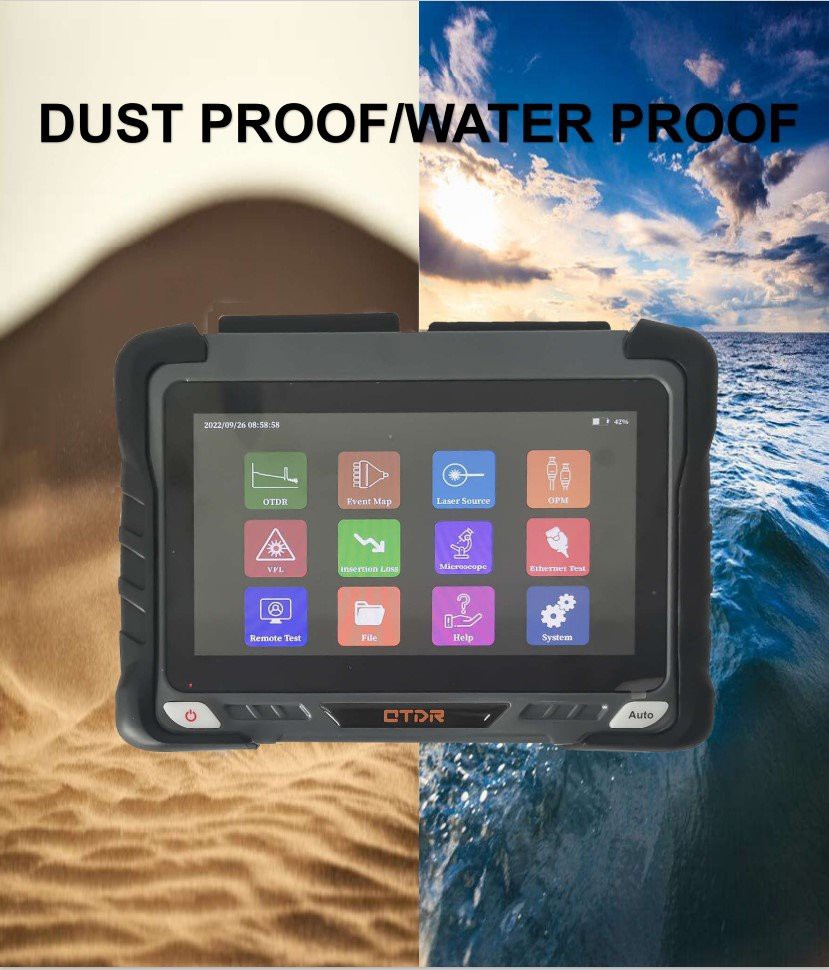

ST3200H PON OTDR detect 1:64 splitter

Slags

SM

MM

SM/MM

Bølgelængde

1310/1550 nm

1310nm /1490nm /1550nm

1310nm /1550nm /1625nm

1310nm /1550nm /1650nm

1310nm/1550nm/1625nm/1650nm

1310nm /1490nm

/1550nm /1625nm

850nm/1300nm

850nm /1300nm /1310nm /1550nm

Dynamisk rækkevidde

32/30

35/33

38/36

42/40

45/43

32/30/30

37/35/35

32/30/30

37/35/35

32/30/30

37/35/35

37/35/35

37/35/35/35

26/28

26/28/35/33

26/28/37/35

Begivenhed Blind Zone

0.8

0.5m

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

0.5m

0.5m

1m

ATT Blind zone

4

3.5m

4m

3.5m

4m

3.5m

4m

3.5m

3.5m

3.5m

6m

Testområde

100m/500m/1,25km/2,5km/5km/10km/20km/40km/80km/125km/260km/420km

Pulsbredde

3NS/5NS/10NS/20NS/30NS/50NS/80NS/100NS/200NS/300NS/500NS/800NS/LUS/2US/3US/5US/8US/10US/20US

Rangerende nøjagtighed

± (0.75m+ prøveinterval+Q0025 % XTest distance)

Tabs nøjagtighed

± 0.03d B/d B

Prøvepunkter

Større end eller lig med 256k

Prøveopløsning

0.015m~16m

Refleksionsnøjagtighed

±2dB

Opløsning af tab

0.01dB

Tabstærskel

0.01dB

Filformat

SOR standard filformat

Tabsanalyse

4-punktmetode /5-punktmetode

Lasersikkerhedsniveau

Klasse II

Opdateringshastighed

4Hz (Typ.)

Datalagring

Intern opbevaring:2 GB, 200,000kurver;Ekstern opbevaring:64 GB

Stik

FC/UPC (Udskiftelig SC ST)

Datagrænseflade

USB-A. Type-C port, RJ45 LAN 10/100Mbit/s

OPM

Bølgelængdeområde

800nm~1700nm

Stik

Universal FC/SC/ST

Test omfang

-50dBm~+26dBm/-70dBm~+6dBm

Usikkerhed

±5%

Kalibreringsbølgelængde

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

L S

Laser type

FP-LD

Bølgelængde

I overensstemmelse med OTDR output bølgelængde

Udgangseffekt

>-5dBm (SM fiber)

Tilstand

CW/270Hz/lkHz/2kHz

Stabilitet

CW, ±0.5dB/15min (Test efter 15 minutters forvarmning)

Stik

FC/UPC (Udskiftelig SC,ST) VFL

Bølgelængde

650nm + 20nm

udgangseffekt

Større end eller lig med 10mW

Tilstand

CW/lHz/2Hz

Stik

FC/UPC (Udskiftelig SC,ST)

Det optiske tabstestindeks refererer til ovenstående lyskilde og optiske effektmålerindeks.

Andre

Vise

7 tommer farve LCD + berøringsskærm Opløsning:800x480

Strømforsyning

Type-C adapter:Input: 100V〜240V, 50/60Hz, Udgang:5V/3A,9V/2A,12V/1,5A lithiumbatteri: 3,7V,10400mAh

arbejdstemperatur

-10 grad ~+50 grad

Opbevaringstemperatur

-40 grad〜+70 grad

relativ luftfugtighed

0〜95 %, ikke kondenserende

Vægt

B 1,2 kg

Størrelse

215 mm x 160 mm x 50 mm

Værts funktioner:OTDR/VFL/LS/OPM/Event Map/End Detection/Optical Loss Test/Ethernet-test/Fjerntest/Filhåndtering

Model

P1

P2

P3

P4

P5

P6

P7

Bølgelængde

1310nm±20nm 1550nm±20nm

1625nm±20nm (filtreret)

1650nm±5nm (filtreret)

1310nm/1550nm ±20nm 1625nm±15nm (filtreret)

1310/15 50nm±20nm 1650 ±5nm (filtreret)

Filter

/

High pass>1595nm lsolation>40dB (1270nm'1585nm)

Bandpassl650nm± 7nm Isolation >40dB (1650nm±10nm)

High pass>1595nm Isolation >40dB (1270nm-1585nm)

Bandpassl650nm ±7nm lsdation>40dB (1650nm±10nm)

Fibertype

G.652

Maks dynamisk rækkevidde

37/35dB

38dB

38dB

38/36/3 6dB

40/38/38dB

42/40/40dB

38/36/36dB

Event Blind Zone

0.5m

ATT Blind Zone

3.5m

PON blinde zone

30m

Testområde

10 0m/500m/l ,25 km/2,5 km/5km/10 km/20km/4 0km/80km/ 125km/260km/420 km

Pulsbredde

3NS/5NS/10NS/20NS/30NS/50NS/80NS/100NS/200NS/300NS/500NS/800NS/LUS/2US/3US/5US/8US/10US/20US

Rangeringsnøjagtighed

± (0,75m+ prøveinterval+0,0025 % xtestafstand)

Tabs nøjagtighed

0.03d B/dB

Prøvepunkter

>256k

Prøveopløsning

0.015m~16m

Refleksionsnøjagtighed

±2dB

Opløsning af tab

±0.001dB

Tabstærskel

{{0}}.0ldB
